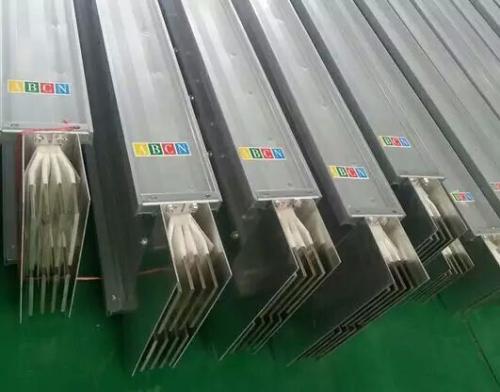

隨著現代化工程設施和裝備的涌現，各行各業的用電量迅增，尤其是眾多的高層建筑和大型廠房車間的出現，作為輸電導線的傳統電纜在大電流輸送系統中已不能滿足要求，多路電纜的并聯使用給現場安裝施工連接帶來了諸多不便。插接式母線槽作為一種新型配電導線應運而生，在大電流輸送時充分體現出它的優越性，同時由于采用了新技術、新工藝，大大降低的母線槽兩端部連接處及分線口插接處的接觸電阻和溫升，并在母線槽中使用了高質量的絕緣材料，從而提高了母線槽的安全可靠性，使整個系統更加完善。那么，該如何選擇合適的云南母線槽？云南友通電氣帶您了解一下。
1.選擇正規企業的合格產品
母線槽應選用具有3C強制認證標記的產品，并有型式試驗報告。我國生產母線槽的廠家眾多魚龍混雜，制作方式多為手工制作，主要集中在江浙，江蘇揚中就是母線槽橋架之鄉。采購時應對廠家的生產規模、技術力量、工人素質及生產環境做深入考察，特別是生產環境。因為絕緣處理若在不潔凈的空間中進行，絕緣層中多少會存在一些導電微粒，運行初期尚無關系，但時間一長就會造成絕緣損壞。
2.關注母線槽的導體材質
目前主要為銅排及鋁排、銅鋁復合三種，價格差別較大。除了應該關注其純度，還應注意材料彎折后的機械性能。這里著重講一下銅鋁復合，銅鋁復合界面強度直接影響其加工性能和使用可靠性，是銅鋁復合母線關鍵的性能參數。在進行90°折彎時不起泡，不出現明顯的桔子皮，沖孔、剪切時不出現銅鋁分層，才能在電氣設備中使用，達到了界面結合強度的要求。制造工藝不同，其界面結合強度不同，用機械壓力將銅、鋁壓接復合，只能激活界面原子形成原子鍵結合，在經過熱處理擴散，使點結合變?yōu)槊娼Y(jié)合，但其擴散深度微薄，界面結合強度并不高。在特定的工藝條件下加工，使銅鋁熔合，才能形成界面結合均勻，并有一定厚度的復合層，達到較高的界面結合強度。
經過大量試驗和計算機有限元分析，當銅層截面占總截面20%時，具有性價比，20%比15%由于趨膚效應的作用，導電率要高很多，且硬度增強，壽命增長，銅層截面所占比例與銅鋁復合母線的比重是一個確定的關系，當銅層截面占整個截面的10%、15%、20%時，其比重分別為3.32、3.63、3.94（g/㎝3）。檢測銅層截面簡單的辦法是：找一塊樣品，稱一下重量，計算樣品體積，算出比重。
3.選擇母線槽經濟截面
通常應按較大長期工作電流選擇母線截面。并按通過較大短路電纜條件下，校驗?zāi)妇€槽的短時熱穩定性和動穩定性。由于導體存在電阻和多導體接近時交流電流趨表效應等因素影響，母線槽通過電流時會引起發熱。銅、鋁裸母線槽長期工作時的發熱允許溫度均為70℃，但當其接觸面具有錫的可靠覆蓋時（如超聲波搪錫等），則允許溫度提高到85℃，受此持續發熱允許溫度的限制，不同材料、截面的母線槽給出了相應的長期允許電流值，選擇母線槽截面時，應使母線槽實際的較大長期工作電流小于所選截面母線槽的長期允許電流值。在年均負荷較大、母線槽較長的情況下（如屋外配電裝置母線槽），通常按經濟電流密度法選擇母線槽。經濟電流密度是綜合考慮母線槽損耗、母線槽和附屬設備的年維修費與折舊費為較低情況下，此時母線槽單位截面積流過的電流。用經濟電流密度除以不計入過負荷的長期工作電流即得母線槽截面。由經濟電流密度法選擇的母線槽截面，一般比按較大長期工作電流選擇的母線槽截面要大些。
4.關注母線槽的極限溫升值
什么是母線槽的極限溫升值？母線槽的極限溫升值是指，母線槽通過額定電流滿負荷運行時，穩定下來的高溫度減去環境溫度得到的溫升值，通常用K來表示。母線設計時都會做溫升極限實驗，溫升限制著母線的載流能力，溫升高會使得母線的壽命減短、電能損耗提高、電壓下降，同時也影響周圍環境溫度，加速周圍設備絕緣材料的老化，甚至引起安全事故。
在我國火災事故中，屬電氣引起的火災事故超出整個火災事故的60%。而由電氣引起火災事故的肇事者包括：電纜、電線、高低壓成套設備、變壓器、母線槽、電器元件等，大部分是由于長期溫升高發熱，導致絕緣材料老化發生短路而引起的火災事故。
極限溫升值可以說是母線槽關鍵的安全技術參數，也是體現母線槽整體性能的一個重要指標。用戶從母線槽的溫升還可以了解到以下幾個問題：①銅排的純度：含銅量直接與導體的電阻率相關，同樣的導體規格電阻率越大，溫升自然偏高。②導體的截面積：同樣的結構和技術、同樣含銅量的導體截面積小，溫升自然偏高。③母線槽的散熱性能：絕緣材料及外殼結構散熱不好，溫升自然偏高。④連接頭結構的好壞：連接頭接觸不好，溫升也會偏高。
5.根據電流容量選擇母線槽
根據設計電流容量，選擇對應母線產品，可以避免浪費，降低費用。
6.根據使用環境、安裝方式選擇母線槽
①選用母線槽時應綜合考慮使用環境，母線槽的外殼防護等級選擇應符合下列規定：1.室內專用潔凈場所，采用IP30及以上等級。2.室內普通場所，采用不低于IP40等級。3.室內有防濺水要求的場所，采用不低于IP54等級。4.室內潮濕場所或有防噴水要求的場所，采用IP65及以上等級。5.有防腐要求的場所或室外，采用IP68等級的全封閉樹脂澆注母線槽。
②根據安裝方式的不同，選擇母線槽時也應注意：母線槽水平安裝，且支架能根據需要設置時，宜采用長度為3m左右的母線槽。當支架間距為6m及以上時，應選用超長型母線槽。當母線槽在不同形狀的建筑中沿平面安裝時，宜選用外殼為矩形的母線槽。當沿圓弧面安裝時，宜選用樹脂澆注母線槽或圓筒形母線槽。當母線槽垂直安裝時，宜選用密集絕緣或樹脂澆注母線槽，且絕緣材料應采用適用于長期工作溫度不低于130℃的材料。為避免煙囪效應，當選用空氣絕緣母線槽時，母線槽殼體內每單元間應設置阻火隔斷。
③當用于應急電源時，應選用耐火且防水的母線槽。
7.關注母線槽的安裝支架： 找電資訊
母線槽系統較電纜相比有著使用壽命長的優點，一般可達30-50年。要使母線槽壽命盡可能延長，母線的安裝支架也是必須考慮的一部分。母線槽在水平面安裝時一般采用吊裝支架或龍門支架，在豎井中一般采用彈簧支架和角鐵支架相結合的安裝方式。購買一些大容量母線時應認真考察支架吊臂和橫梁材質、彈簧和荷重等。有些不良廠商選用較低號數的角鐵作為支架材料，后果是母線槽在使用一段時間后出現下垂移位，如不及時維修甚至?xí)霈F(xiàn)安全事故。
以上就是云南友通電氣為您總結的關于母線槽的選購要點，如果您想了解更多關于母線槽的咨詢，歡迎持續關注我們！
